微電腦包裝機械控制面板圖示與操作說明
2015/4/8 17:03:28
星火專業生產包裝機械，我司的很多包裝設備都采用的是智能微電腦控制，并配有直觀的液晶顯示面，方便顧客操作，功能調節、設備控制都通過面板操作，雖然設計很直觀，簡單，但是還有一些對機械設備不熟悉的顧客，選購設備后對控制面板的操作過程不太了解，今天我們就來簡單介紹下具體操作步驟：

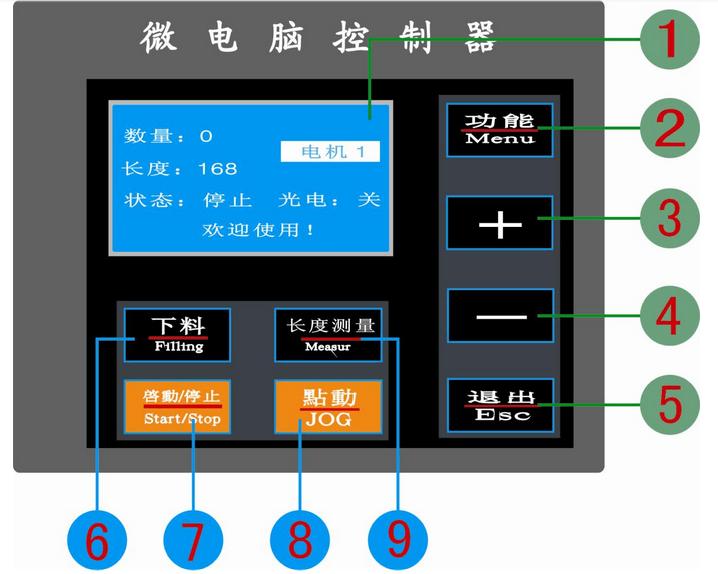

1.面板圖示及各按鈕功能：
3.按確認鍵，進入制袋參數設置屏幕顯示：1、 多功能中文液晶顯示屏，每次開機時可顯示3秒包裝機械生產廠家 的公司名稱和電話號碼等信息。工作狀態下可顯示包裝數量、長度、速度和狀態等
2、 功能鍵
3、 +鍵（調整加↑）
4、 -鍵（調整減↓）
5、 退出鍵（返回上一級）
6、 螺桿下料開關
7、 啟動/停止鍵
8、 主電機點動鍵
9、 長度測量鍵
各部分按鈕詳細介紹：
各部分按鈕詳細介紹：
1.啟動/停止鍵：當包裝機主電源接通后，按一下啟動/停止鍵，系統進入工作狀態，同時主電機也開始運轉，液晶屏狀態欄顯示“啟動”。再次按一下啟動/停止鍵，系統停止工作，液晶屏速度欄顯示“停止”。
2.長度測量鍵：按一下長度測量鍵，系統將在下一次主機運行時對包裝膜的 兩個光標點的長度進行自動測量。（同一光標長度的包裝膜測量一次即可）
3.主點動鍵：按住主點動鍵， 主電機點動運轉，但系統并未進入工作狀態，松開主點動鍵，主電機停止。 以下四個鍵 確認 + - 退出 用來控制液晶屏菜單實現多種功能的設 定，這里先簡單的介紹其基本操作，更詳細的內容在后面的具體功能操作中講解
4.確認鍵：有功能選擇、進入和確認的作用。如：按一下確認鍵系統進入主菜單，用 + 鍵或 - 鍵使光標移動到某一選項上再確認鍵將進入所選定功能項，當調整完成后按退出鍵系統會保存您所設定的數據。
5.+ 鍵：在各級菜單中按 + 鍵菜單光標將向上跳一行，在數字調整狀態下按一下 + 鍵相應的數字加“1”，開關調整狀態下則變成“開”或“關”。（在“停止”狀態下按 + 系統直接進入“色標定位”功能菜單 ）。
6.- 鍵：在各級菜單中按 - 鍵菜單光標將向下跳一行，在數字調整狀態下按一下 - 鍵相應的數字減“1”，開關調整狀態下則變成“開”或“關”。（在“停止”狀態下按 - 系統直接進入“輔助開關”功能菜單 ）。
7退出鍵：有返回上一級菜單和放棄的作用。（在“停止”狀態下按住退出2秒鐘制袋步進電機將點動運轉，長按退出鍵不放將連續點動運轉）。
面板操作圖解與介紹：
1、 接通包裝機主電源，屏幕顯示主窗口：
2、根據包裝商品調整包裝長度和速度，按確認鍵一次，屏幕顯示主菜單：

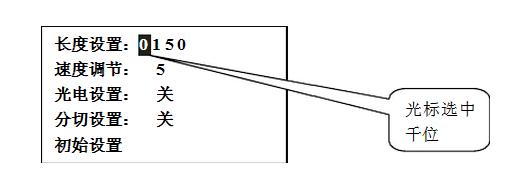

4.按確認鍵，進入長度設置的千位設定，屏幕顯示：（單位為毫米mm）
5.按 + 鍵或 – 鍵調整到您所要包裝長度的千位數。如：1200mm， 則此千位數調成1，如包裝長度小于1000mm則此位設為0 2.5再次按確認鍵，進入長度設置的百位設定，方法同千位設置。用同 樣的方法設定十位和個位。上圖顯示的長度為150mm，如包裝長度為 185mm則應設位0 1 8 5。 長度設置完成后，按退出鍵屏幕返回到制袋參數設置屏幕顯示：

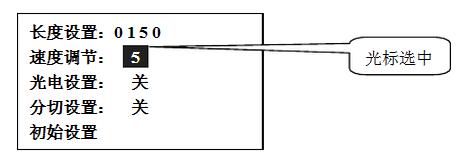

按 – 鍵光標移動到速度調節，屏幕顯示：

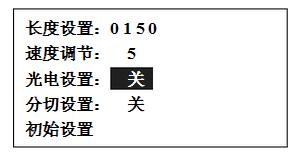

6.按 + 鍵或 – 鍵來調整速度，范圍從0 — F有16個檔。但包裝長度不同所能調到的最高檔位也不同，如果您調的速度過高系統會自動降到合適檔位。按退出鍵返回到制袋參數設置界面。 2.7再按 – 鍵光標移動到光電設置，按確認進入光電開關設定，屏幕顯示：
7.再按 – 鍵光標移動到分切設置
進入上圖界面后按確認鍵進入分切數量設置，用 + 鍵/ – 鍵設定 您的分切數，按退出鍵返回。將光標移動到分切控制按確認鍵，再用 + 鍵/ – 鍵改變“開”“關”。 分切延時用來調整切刀的彈出時間。
